Descrição geral:

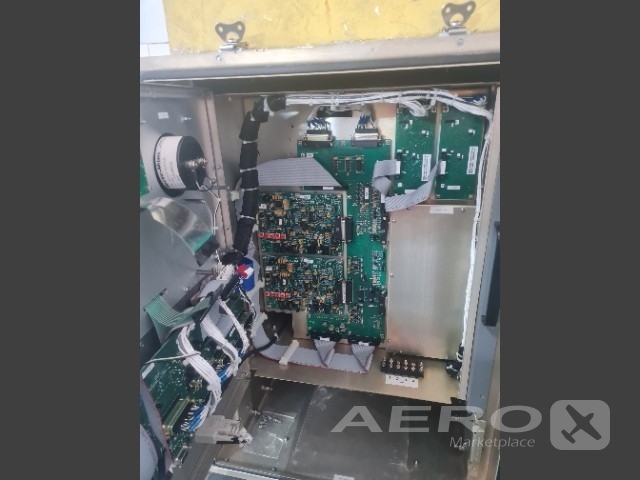

SA100 Este farol não direcional é um transmissor AM com uma potência de saída ajustável de até 100Watts. O transmissor usa tecnologia de comutação nos amplificadores de potência e modulador/módulos reguladores resultando em um sistema altamente eficiente em um pacote pequeno. A parte do excitador consiste em um sintetizador de 190-535 KHz controlado por cristal, um tom duplo (1020Hz ou 400 Hz), um manipulador de código Morse programável com chave DIP, um circuito de monitor e um circuito de processamento de voz opcional. A parte de potência de cada transmissor consiste em um filtro de saída, um amplificador de potência de comutação, modulador/regulador de comutação e fonte de alimentação. O SA100 Dual consiste em dois transmissores SA100 independentes e uma unidade de transferência automática alojado em um único gabinete.
Especificações:
SA100 QUALIFICAÇÕES: Atende aos requisitos aplicáveis da ICAO, FCC e FAA.FREQUÊNCIA: 190-535 KHz, sintetizador controlado por cristal, interruptor selecionável em 500 Hz incrementos, estabilidade melhor que 0,005% (-40 graus C a +70 graus C).SAÍDA DE ENERGIA: Potência da portadora em 50 Ohms continuamente ajustável de 25 a 100 Watts, (100-400 W PEP).EMISSÃO ESPÚRIA: Os harmônicos irradiados (medidos em uma antena fictícia) são superiores a 63dB abaixo da portadora de 100 watts.TIPO DE EMISSÃO: NÃO, A2A, A3E (opcional), GID (com modulador de farol GPS opcional, ou qualquer combinação. MODULAÇÃO: O modulador/regulador de comutação fornece modulação de alto nível de 0 a 95 por cento. O tom interno de 400 Hz e 1020 Hz é selecionável. O manipulador interno normalmente opera a oito baud(aproximadamente 7 WPM) e é ajustável de 5 a 16 baud. Em operação normal, o portador está ligado continuamente com modulação de tom chaveado. Quando a modulação de voz é usada, o sinal de tom pode ser ajustado a qualquer nível quando o sinal de voz estiver presente. A entrada de voz é de 600 ohms, -17 dBm nominal nível de sinal. O controle automático de ganho mantém um nível de modulação médio constante. No máximo sensibilidade, níveis de entrada de voz de -28 dBm a +5 dBm causarão modulação insignificante variação percentual. A modulação é limitada a 100% durante a sobrecarga severa do ganho automático circuito de controle. NÍVEL DE RUÍDO E ZUMBIDO: Mais de 40 dB abaixo do nível da portadora. POTÊNCIA DE ENTRADA: 115/230V ±15%, monofásico 50-60 Hz. 24 VDC. A potência nominal de entrada é180W a portadora de 100W e chaveamento de tom a 95% de modulação. MEDIÇÃO: Potência de saída, potência refletida, tensão PA, corrente PA, modulação percentual, áudio nível de entrada. CHAVEADOR: O manipulador de estado sólido fornece 95 espaços de pontos programáveis do interruptor DIP. Um espaço de ponto é Ajustável de 63 a 166 ms. Codificação especial está disponível. PROTEÇÃO DO CIRCUITO: Fusíveis individuais são usados para proteger os circuitos CA e CC. VSWR circuito que desliga o transmissor se o VSWR exceder um valor ajustável. CONDIÇÕES DE OPERAÇÃO: operação contínua autônoma nos seguintes ambientes: temperatura ambiente, -50 graus C a +70 graus C; umidade relativa, 0-100%; não-Condensação; alta salinidade encontrada em condições offshore. MONITORAMENTO: O transmissor desliga com perda de tom, queda na modulação abaixo de um valor ajustável, ou tom contínuo, ou quando a potência cai abaixo de um valor ajustável, ou quando O VSWR sobe acima de um valor ajustável. Com um sistema duplo, um sinal de desligamento inicia um Transferência do transmissor primário para o transmissor secundário. ENTRADA DE LINHA DE ÁUDIO: Balanceado, 600 Ohms ±20%, -17 dBm nominal. Aceitará -28 dBm a +5Dbm. (0 dBm = 1 mW em 600 Ohms). A corrente contínua da linha de áudio não deve exceder 3 mA DC. Modelo SA100 DualIntrodução1-3
